Tipi differenti ta 'sensors tal-livell tal-ilma

Is-sensuri tal-livell tal-ilma huma effettivi għal funzjonijiet bħal protezzjoni tal-ilma baxx, allarmi ta 'livell għoli ta' likwidu, u tfakkir tal-livell tal-likwidu. Il-fehim tal-funzjonijiet, il-vantaġġi, l-iżvantaġġi u l-prinċipji tax-xogħol ta 'sensors differenti tal-livell tal-ilma jgħinek tagħżel dik it-tajba għall-bżonnijiet tiegħek. Aħna se nkopru erba 'tipi ta' sensuri tal-livell tal-ilma: float, ottiċi, capacitive, u ultrasoniku.



Float Sensor tal-Livell tal-Ilma

Is-sensorju tal-livell tal-ilma float jopera bl-użu ta 'forzi manjetiċi. Meta l-iswiċċ float floats bil-mezz imkejjel, iċċaqlaq il-korp prinċipali tas-sensor. Fl-istess ħin, kalamita fit-tarf l-ieħor tal-galleġġjant iċċaqlaq il-kalamita fuq il-virga ta 'azzjoni tas-swiċċ tal-kontroll. Il-vantaġġi tal-float switches huma l-operat sempliċi tagħhom u l-ispiża baxxa, iżda għandhom preċiżjoni fqira ta 'skoperta, tipikament madwar ± 3 mm jew ogħla. Is-sufruni huma faċilment suxxettibbli għall-iġġammjar, u jagħmluhom mhux adattati għall-użu ma 'likwidi viskużi jew ikkontaminati. Barra minn hekk, il-prinċipju tax-xogħol tagħhom huwa skadut, billi jiddependu fuq partijiet mekkaniċi, li jirriżulta f'affidabbiltà aktar baxxa.

Is-sensuri tal-float jeħtieġu li l-float jimxi 'l fuq u 'l isfel, u jillimitaw l-użu tagħhom f'tankijiet u kontenituri b'forma irregolari.



Sensor ottiku tal-Livell tal-Ilma

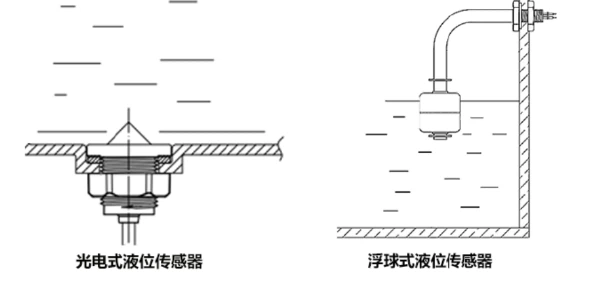

Sensuri ottiċi tal-livell tal-ilma fihom LED infra-aħmar u riċevitur sensittiv għad-dawl. Id-dawl emess mill-LED huwa dirett minn lenti fil-quċċata tas-sensor. Meta l-likwidu jkopri l-lenti, id-dawl jiġi rifratt fil-likwidu, u b'hekk ir-riċevitur ma jirċievi ebda dawl jew ftit li xejn (ara l-immaġni tax-xellug). Is-sensor jiskopri din il-bidla fil-kundizzjoni, u r-riċevitur jista 'jattiva swiċċ elettriku intern, li jqajjem allarmi esterni jew ċirkwiti ta' kontroll. Meta ma jkunx hemm likwidu, id-dawl emess mill-LED jirrifletti direttament lura lir-riċevitur (ara l-immaġni tal-lemin).

Il-vantaġġi tal-ottikasensuri tal-livell tal-ilmajinkludu d-daqs żgħir tagħhom, preċiżjoni għolja tal-kejl, affidabilità, ħajja twila, u installazzjoni sempliċi, li tnaqqas l-ispejjeż tax-xogħol. Jistgħu jiġu installati f'diversi pożizzjonijiet: ta 'fuq, ta' isfel, tal-ġenb, jew f'angolu. Sensuri ottiċi jistgħu jintużaw ukoll f'ambjenti ħarxa, bħal b'likwidi kkontaminati, korrużivi jew b'temperatura għolja. Huma kkaratterizzati minn reżistenza għat-temperatura għolja, reżistenza għal pressjoni għolja, reżistenza qawwija għall-korrużjoni, u proprjetajiet kimiċi stabbli. L-iżvantaġġ ewlieni huwa li ma jistgħux jintużaw fid-dawl tax-xemx dirett mingħajr ma jinbidel il-metodu ta 'installazzjoni jew iżżid kopertura protettiva.



Sensor tal-Livell tal-Ilma ultrasoniku

Fil-kejl ultrasoniku, is-sensor (transducer) jarmi impulsi ultrasoniċi. Il-mewġ tal-ħoss jirriflettu fuq il-wiċċ tal-likwidu u jiġu riċevuti mill-istess sensor jew riċevitur ultrasoniku separat. Il-mewġ tal-ħoss rifless huwa kkonvertit f'sinjal elettriku minn kristalli pjeżoelettriċi jew apparat manjetostrittiv. Id-distanza bejn is-sensor u l-wiċċ tal-likwidu hija kkalkulata abbażi tal-ħin meħud biex jivvjaġġaw il-mewġ tal-ħoss.



Sensuri tal-livell ultrasoniku għandhom il-vantaġġ ta 'kejl mingħajr kuntatt, li huwa iġjeniku u jista' jiskopri likwidi korrużivi ħafna. Huma faċli biex jiġu installati u miżmuma, u jipprovdu kejl sigur, preċiż u affidabbli.



Madankollu, sensuri tal-livell ultrasoniku għandhom xi żvantaġġi:

L-ostakli taħt is-sensor jistgħu jaffettwaw l-emissjoni tal-mewġ tal-ħoss, u jikkawżaw telf tas-sinjal.

Sensuri tal-livell ultrasoniku jista 'jkollhom blind spots.

It-temperatura u t-trab fl-ambjent jistgħu jwasslu għal żbalji fil-kejl.

Ma jistgħux jintużaw f'kundizzjonijiet b'ċpar ta 'l-ilma, fowm eċċessiv, jew midja volatili, peress li dawn jistgħu jassorbu jew jinterferixxu mal-mewġ tal-ħoss, li jirriżulta f'telf ta' sinjal u preċiżjoni mnaqqsa.



Sensor tal-Livell tal-Ilma Kapaċitiv

Il-vantaġġ ewlieni tas-sensuri tal-livell tal-ilma abilità huwa l-kapaċità tagħhom li jiskopru bidliet fil-livell tal-likwidu anke permezz tal-ħajt tal-kontenitur. Dan jagħmilhom adattati għal likwidi korrużivi u applikazzjonijiet iġjeniċi mingħajr ma jeħtieġu fetħiet tal-kontenituri. Huma żgħar fid-daqs u rħas. Madankollu, għandhom rekwiżiti għall-ħxuna tal-ħajt tal-kontenitur u ma jistgħux jiskopru ilma f'kontenituri tal-metall pur.
